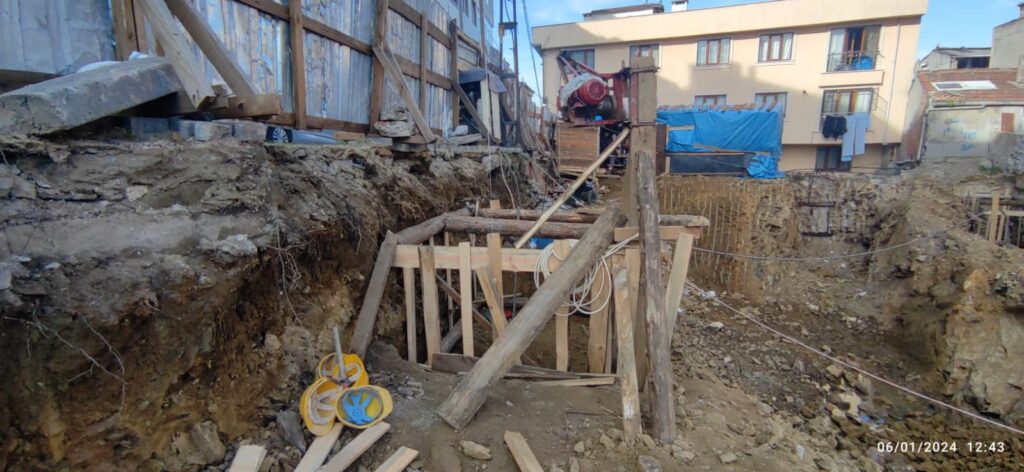

Kuyu Temel

Kuyu Temel

Kuyu temel, insan gücü ile kazı yapılarak tek taraflı betonarme perde gibi kullanılan

derin kazılarda desteleme amaçlı kullanılır.

Yeraltı suyunun fazla olmadığı sert zeminler en uygun uygulama yeridir.

Zemine göre 20 ila 30 m. derinliğe kadar uygulanabilir.

Kuyu Temel Nedir  Neden Gereklidir

Temel, yapı yüklerinin güvenli şekilde zemine aktarımını yapan yapı elemanıdır. Temeller, kolon, perde, taşıyıcı duvar gibi düşey taşıyıcılardan oluşur. Betonarme temeller, çelik, ahşap gibi yapıların temellerinde de kullanılabilir.

Son zamanlarda özellikle kentsel dönüşüm projelerinin vazgeçilmezi olan kuyu temel, iksa yöntemlerinden biridir. Genel olarak bitişik yapılarda yerden kazanmak için uygulanan bir yöntemdir. İnşaat sektörünün vazgeçilmezleri arasında olan kuyu temel, işçiliği en fazla olan ve tehlikesi en bol yöntemlerdendir. Artılarından bir tanesi diğer iksa yöntemlerine göre daha ekonomik olmasıdır.

Kuyu Temel Uygulaması Nasıl Yapılır

Kuyu temel uygulaması, komşu parsellerde, yollarda toprak kaymasını önlemek için yapılır ve böyle m2 yer kaybı önlenmiş olur.

Statik Mühendisi tarafından Zemin Etüd Analizi yapılır ve kolon aplikasyonları incelenir.

Kuyu anonaları, ebatları ve sıraları numaralandırıldıktan sonra cephe uzunluğunda 7 adet kuyu oluşturulur.

Yapılacak temel kuyu ölçüleri 3mx2m, 3mx1.5m gibi ölçüler kullanılarak yapılır. İlk önce 1,3,5 ve 7 kazılır ve kuyu kazı sırasında kullanılacak olan iksa keresteleri kaset biçimine getirilerek kamalar çakılmaya başlanır. Çıkan hafriyat temizlendikten sonra kuyu temel kazımı el aletleri ile devam eder. Tamamen el gücü ile yapılan işte makine kullanılmaz. Her 120 cm derinlikte iksa keresteleri kaset haline getirilir.

Temel kuyu uygulamasında istenilen kod seviyesine ulaşıldıktan sonra inşaat statik projesindeki 08-32 kalınlığında demir donatı bağlanır ve demir işçiliği tamamlanmış olur. İki numaralı kuyu için ise tevzi demir filizler belli aralıklar bırakılarak inşaat kalıbı çakılır ve beton dökülür. Böylece birinci kuyu tamamlanmış olur. Sırasıyla aynı işlemler 3,5 ve 7. kuyular için de yapılıp beton döküldükten sonra sıra 2,4 ve 6. kuyular için uygulanır. Tevzi demir filizleri donatılara bağlanır ve betonarmenin sürekliliği ve yük aktarımı sağlanmış olur.

Kuyu temel uygulaması ile yer kaybını minimuma indirmiş olursunuz. Ayrıca kuyu temelin perdesi mevcut bina taşıyıcı perdesi olarak da kullanıldığı için fazladan bir alana ihtiyaç duyulmaz.

derin kazı öncesi çevre komşu bitişik nizamdaki parsel ve yol, toprak kaymasında doğacak can ve mal kaybını önlemek için el ve el aletleri ile Ahşap maden direkleri ile tahkimat yapılarak 25m-30m derinliklerine kadar uygulanan genelde bitişik nizam parsellerde yer kaybını önlemek için yapılan yönteme Kuyu temel denir.

Kuyu Temel Nasıl Yapılır ?

zemin emniyet açısında bir boş, bir dolu atlamalı bir şekilde örnek 30m cephe uzunluktaki bir cephede 10 adet 3m uzunlukta aplikasyon çizilir ilk önce görevli ekip tarafından 1,3,5,7,9 yapılır sonra atlamalı 2,4,6,8,10 yapılır 3mx1,5m veya 3mx2m ölçülerinde anolar halinde en fazla dört en az 3 kişi çalışa bilir ekip gerekli olup 1 kişi inşaat vinç operatörü 3 kişi kazı ve yükleyici olarak el ve el aletleri

kazma, kürek kırıcı kompresör, inşaat vinçi kazanının doldurularak yukarı çekilir el araba yardımı ile çıkan hafriyat kuyu etrafından uzaklaştırılır zemin sınıfı( Z 3 -Z 4) gibi durumuna göre kendini tutamayan zeminlerde 60cm kendini tutan zeminlerde( Z 1 – Z 2) 120cm arasında ağaç tahkimat malzemeleri ile dayamalar verilerek projede istenilen nihai kazı kotuna kadar inilir daha sonra projede belirtilen ø8-ø32 demir donatı bağlanırken dikkat edilmesi gereken en önemli bir konu yataydaki tevzi donatı demirin bindirme boyu hesaplarına göre diğer sağ ve sol açılacak kuyulara filiz bırakılması yapı denetim mühendislerinin proje eşliğinde imalata bakarak onayı sonrası kademeli veya kademesiz perdenin çırpı ipi ile şakül ağırlıkları bırakılarak kalıp ustaları tarafından tek taraflı (plywood) kalıp çakılarak projede belirtilen sınıftaki hazır betonun mikser ve mobil beton pompa yardımı ile vibratör eşliğinde beton doldurulur böylece açılan kuyu başarı ile tamamlanır.

Çalışma Önce Yapılması Gerekenler

– Arazinin mevcut kotları iş veren ve taşeron tarafından not alınması.

– Şantiyede kullanılacak 380W enerji

– Lisanslı harita mühendisler tarafından köşe noktaları işaretlenmesi.

– Arazinin ±0.0 kotunun işaretlenmesi.

Kuyu Temel Birim Fiyatı

İşin Birim Fiyatı :1 m3 kazılacak olan toprağın fiyatı 0,00 TL/m3 tür.

Birim fiyatını Yer, Konum, Proje detayı , Zemin etüd raporlarındaki sonuçlar belirler bu bilgileri taşeron firma adayları ile paylaşmanız durumunda anlaşma yapıldığı halde her hangi bir nedenle fiyat artışı isteyen bir taşeronla karşılaşmamış olursunuz.

Kuyu Temel Hesabı

Düzeltilmiş toprak yüzeyinde el ile açılacak olan kuyularda;

en x boy x derinlik değerlerinin çarpımı sonucu toprağın m3 cinsinden ölçümü yapılacaktır. Metraj buna göre belirlenecektir.

Derinlik ölçümü yapılırken perdenin en üst noktası ile kuyu temelin en alt noktası arasındaki yükseklik farkı derinlik ölçüsü olarak kabul edilecektir.

Boş alan yüksekliği h boyuna dahildir.

Örnek arsanın ebatları 11m x 30m ise 30 m lik kenarlara yapılan kuyu temeller 1,5m x 3m lik kuyulardan oluşacağından, arka dar kenardaki kuyuların metrajı hesaplanırken [11m –(1.5m+1.5m)] x 1.5m x h değişken şeklinde yapılacaktır.

Köşe kuyular L tarafı ölçüye girmez

maliyeti diğer iksa sistemlerine göre çok daha ekonomik ve yer kaybı yaşanmaz toprak kaymasını önler ve projedeki taşıyıcı perde görevini yapar farklı iksa sistemlerinde fore kazık , mini kazık , uygulandığında değerli arsanızdan m2 yer kaybı olur ve tekrar perde imalatı için gerek işçilik , demir , beton maliyeti doğar.

Kuyu Temel Projesi

Arsa üzerinde Zemin etüd sondaj çalışmaları istenilen derinlikte karot alınır çıkan zemin numuneleri jeoloji mühendisler tarafından rapor haline getirilerek statik inşaat mühendisimiz ile çıkan sonuç ve

önerileri paylaşması sonrası içsel sürtünme açısını derecelerine göre hesap değeri olarak alınarak çevre komşu parsellerin yerinde bakılarak toprak üstü yüklerini hesaplama sonucu olarak (sürsaj)

kuyu temel projesi aplikasyon üzerinde çizilerek arsanın bulunduğu yerinin

ilgili belediye kurumuna verilmesi sonrası

onaylanması beklenir onaylanması sonrası şantiyeye teslim edilir.

Kuyu Temel Tercih Edilmesinin Sebebi Nedir

Depremlerin sık olduğu ülkemizde kentsel dönüşüm projelerinde çoğunlukla kuyu temel uygulaması yapılmaktadır. Fore kazık ve mini kazık iksa yöntemlerinin dışında inşaat firmalarının en çok kullandığı yöntem kuyu temel yöntemidir.

Kuyu temel tercih edilmesinin sebebi ise maliyetinin az olması, m2 kaybının en aza indirilmesi ve kazılar esnasında toprak kayması tehlikesine karşı doğacak can ve mal kaybını önlemek ya da en aza indirmek içindir. hem istinat hem de taşıyıcı perde görevini gördüğü için firmalar tarafından en çok tercih edilen yöntemdir.

Kuyu temel çalışmasına başlamadan önce bir dizi değerlendirme ve risk analizi yapılır. Bölgenin ne kadar risk altında olduğu bu analiz ve değerlendirme sonrasında ortaya çıkar. Projede planlanan derinlik ve ölçüde kuyu temel ayağı dikkate alınır ve kazı çalışmaları başlar.

Kuyu temel ebatları nelerdir?

Kuyu temel, zemin cinsine, kuyu derinliğine, dinamik ve sabit yüklerine göre ebatları değişmektedir.

Kuyu temel 3mX2.5m

3mX2m

 3mX1.75m

 3mX1.5m olarak ebatlarını değişmektedir.

Yeraltı suyunun çok fazla olmadığı, sert zeminlerde uygulanan kuyu temel, zemin özelliklerine göre 20-30 m derinliğe kadar uygulanabilmektedir. ebatları standart değil zeminin özelliğine, dinamik ve sabit yüklerine, kuyu derinliğine göre değişir.

Bitişik nizam projelerde zeminin kaymaması,

komşu parsellerde toprak kayması olmaması için hafriyat çalışmaları başlamadan önce

komşu parsellerin zarar görmemesi, yolun kaymaması için kuyu temel çalışması yapılır.

Ancak, yapılmadan önce bazı çalışmaların yapılması ve en uygun yöntemin belirlenmesi gerekir. Forze kazık ya da mini kazık yöntemi de inşaat firmalarının tercih ettiği yöntemlerdendir.

kazık makinalarının çalışamayacağı arazide kuyu temel yöntemi uygulanabilir. Böylece hem arsanız m2 kaybı yaşamaz hem de daha az maliyetle yöntemi uygulamış olursunuz.

Ancak daha önceden de belirttiğimiz üzere kuyu temel uygulaması yapılırken yeraltı su izolasyonuna ve zeminin sert olmasına dikkat edilmesi gerekir.

Kentsel dönüşüm projelerinde sıklıkla kullanılan kuyu temel yöntemi ile

yer kaybı minimuma indirildiği gibi temel perde yüzeylerine ek işçilik olmadan izolasyon yapılabilir.

Ancak dikkat edilmesi gereken şey su izolasyonu ve perde betonların parçalar halinde dökülmesi yüzünden soğuk derz oluşmasıdır.

>Temel İzolasyonu

Günümüzde binaların güzel görünmesi kadar temelinin de sağlam ve

temel izolasyonunun en doğru şekilde yapılmış olmasına büyük özen gösterilir.

Temel izolasyonunun doğru bir şekilde yapılması ile binanın tamamının korunma altına alınması ve ömrünün uzatılması mümkündür.

Kuyu Temel Firması – Kuyu Temel Firmaları

Kuyu Temelci-İstanbul Kuyu Temel -Kuyu Temel Uygulaması Kuyu Temelci, Derin Kazı Öncesi Çevre ve Komşu Binalara Sıfır Riskle Çalışma Sağlıyoruz. İksa Perdesi Yerinde Tahkimatlı Kazı Yapılarak Yapılarınız Güvence Altına Alınır.

Son zamanlarda özellikle kentsel dönüşüm projelerinin vazgeçilmezi olan kuyu temel iksa yöntemlerinden biridir. Genel olarak bitişik yapılarda yerden kazanmak için uygulanan bir yöntemdir. İnşaat sektörünün vazgeçilmezleri arasında olan kuyu temelci, işçiliği en fazla olan ve tehlikesi en bol yöntemlerdendir. Artılarından bir tanesi diğer iksa yöntemlerine göre daha ekonomik olmasıdır. sizlerde işleriniz en kısa zaman da ve en uygun fiyatla yapılmasını ıstemektesınız o zaman yapmanız gereken firmamız referaslarına bakmak olmalıdır

KUYU TEMEL YAPIMINDA DİKKAT EDİLECEK HUSUSLAR

Projesine uygun şekilde kuyu aplikasyonu yapılır.

Keson kuyunun doğru, aksında, güvenli ve kaliteli olması için, ağız yapısı iyi dizayn edilmelidir.

Kuyu kazıları genellikle 200X300 cm boyutlarında dikdörtgen profilde yapılır. Projesi doğrultusunda gerekirse bu ölçüler belli değerlerde değiştirilebilir.

Kuyu imalatına kazı emniyeti açısından atlamalı olarak başlanmadır.

Kuyularda zayıf kaya nitelikli olmayan zeminlerde kazma ve küreklerle, kaya nitelikli sert zeminlerde ise havalı kırıcılar ile kazı yapılır.

Kazı destekleme elemanı olarak ahşaplar kullanılır. Kazı ilerledikçe düşey ahşaplar tüm kazı çevresine yerleştirilir. Kademeler halinde yatay ahşap elemanlarla desteklenir.

Kazı destekleme adımları (yatay) , zemin koşullarına göre yerinde tespit edilir. Yatay destek elemanları kaya nitelikli zeminlerde 120 cm düşey aralıklarla yapılabilirken zayıf zeminlerde 50 cm’ye kadar düşebilir. Ana destekleme elemanlarının gerilmeleri tam karşılaması için yeterli sayıda kama ve fırça kullanılır.

Tehlikeli bir durum yoksa, zayıf kısımlar önce kazılır, sağlam kısım bu boşluğa daha kolay kazılır.

Yeraltı suyu olması durumlarda, çalışma alanı içinde bir su çukuru sürekli derin tutulur. Suyun yayılması engellenerek zemini zayıflatacak etkiler en aza indirilir ve kuru çalışma ortamı sağlanır.

Asansör kovası (kazıdan çıkan malzeme) gırgır tabir edilen ankastre vinçler ile yukarı çıkarılarak kuyu dışına atılır

KUYU TEMEL YAPIMINDA DİKKAT EDİLECEK HUSUSLAR

Asansör kovası düşme tehlikesi yaratmayacak kadar doldurulur,

emniyet açısından kova altına taş yapışıp yapışmadığı kontrol edilir

Projedeki derinliğe ulaşınca kazı işlemi tamamlanır.

Donatı çubuklar vinç yardımıyla kuyu içine indirilerek projesine uygun, beton sırasında düzgün kalacak sağlamlıkta kuyu içinde bağlanarak kafes haline getirilir. Atlamalı kuyu imalatında kuyuları birbirine bağlamak için yan filiz donatılar ilave edilir.

Donatı her tür yağ, pas, çamur vb. kirlerden temizlenir. Uygun paspayları yeterli sayıda koyulur, kalıp yerleştirilerek betonu taşıyacak sağlamlıkta destelenir.

Kaliteli düz beton yüzeyi çıkması için kalıp iç yüzeyleri temizlenir

Donatı kafesi ve kalıp düzgün yerleştirildikten sonra perde betonlaması yapılır

Beton herhangi bir segregasyona sebep olmayacak yükseklikten dökülür, gerekirse hortum ya da boru kullanılır.

Betonun iyi yerleşmesi için vibratör kullanılır.

Beton dökümü tamamlandıktan sonra beton koruması için sulama yapılır ya da kürleme istenirse kür malzemesi sürülür.

Atlamalı birinci kuyular tamamlandıktan sonra aynı şekilde ara kuyular yapılır.

Kuyuların beraber çalışması için birinci ara kuyulardaki yan filizler açılarak ara kuyular içine uzatılır. Gerekmesi halinde başlık kirişi yapılarak kuyular birbirine bağlanır.
